手机信号屏蔽器能够干扰四个频段：

ＣＤＭＡ：８６９－８９４ＭＨｚ

移动电话：９３５－９６０ＭＨｚ

移动电话：１８０５－１８８０ＭＨｚ

小 灵 通：１９００－１９９０ＭＨｚ

这台机器每一个频段都是一个独立的系统，结构如下图所示

图1 手机信号屏蔽器系统框图

工作原理是用锯齿波控制压控振荡器，使之生成工作频段的扫频信号，每一个扫频周期，等于在工作频段中的每一个频点添加一个宽脉冲（锯齿波正程所致）和一个窄脉冲（锯齿波逆程所致），破坏了覆盖区内手机与基站的数据交换，手机得不到基站数据，只能显示无信号，当然也就无法通信了。

实测ＣＤＭＡ频段所用锯齿波频率约为３０ＫＨｚ，其它三个频段所用锯齿波频率均为１０ＫＨｚ。据分析，锯齿波在这里并非用于测量，只是能让压控振荡器工作即可，不要什么精度，可用下图所示较为简单的电路生成。

图2 锯齿波原理图

电路简单，元件易得，精度不高，但完全能够满足要求。在这里，精度较低回程较长的锯齿波或许还更好呢？压控振荡器和射频放大的工作频率都比较高，共同点不少，我就画在一起了，见下图。

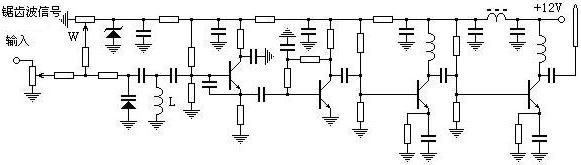

图3 压控振荡器和射频放大电路

请不要询问电路参数，这是微波电原理图，有很多参数只有在调试的时候才能确定，我是没有办法标在图上的。能够标出的只有直流电路参数，但是对此制作发生兴趣的爱好者恐怕谁都不希罕我来标注。

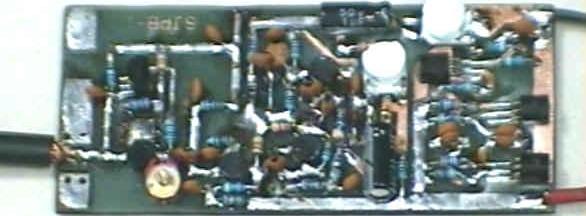

下面是装调好的完整组件，剪了一段５０－３的同轴电缆做１／４波长天线，内外导体焊在一起。其实任何一种金属条都可以用作天线，只不过用同轴电缆省事儿罢了。

经实验，手机通信所使用的的四个频段都可以安装在这块电路板上，两个高频段用二次谐波。当然，也可以将相互靠近的两个频段合用一块电路板，但是输出就要小很多了。用一块电路板覆盖四个频段也可以实现，但输出更小，因为射频能量会更加分散。
